أشهر أعطال مكيف التشيلر: الأسباب وطريقة التشخيص خطوة بخطوة 2026
دليل هندسي لتشخيص أعطال مكيف التشيلر: الأسباب، الـAlarms، وLow Delta T خطوة بخطوة. للفحص والصيانة بالرياض تواصل مع شركة التزام للصيانة والتشغيل 0542503008.
مقدمة
عندما يتوقف التشيلر أو يضعف التبريد، فإن قراءة Alarm Code وحدها لا تحدد دائمًا القطعة التالفة. ارتفاع ضغط التكثيف مثلًا قد يرتبط بظروف مختلفة تمامًا بين Air-Cooled Chiller وWater-Cooled Chiller. في الأول قد يكون السبب كويل مسدودًا أو مراوح لا تعمل بكفاءة، وفي الثاني قد يكون السبب في Cooling Tower أو في تدفق ماء المكثف.
لذلك يبدأ التشخيص الصحيح بفهم:
- نوع التشيلر
- الحمل الحالي (Cooling Load)
- ظروف التشغيل ودرجات الحرارة
- تدفق المياه (Water Flow)
- حالة Heat Rejection
- سجل الإنذارات (Alarm History)
- ما الذي تغيّر قبل ظهور المشكلة
هذا المقال ليس قائمة “10 أعطال شائعة”. هو مرجع تشخيصي من منظور مهندس HVAC، يشرح كيف تنتقل من العَرَض إلى السبب الجذري عبر مسار واضح:
العَرَض / Alarm ← ظروف التشغيل ← جانب المياه المبردة ← جانب طرد الحرارة ← تدفق الهواء أو الماء ← درجات الحرارة ← الضغوط عند الحاجة ← الكنترول والحساسات ← دائرة التبريد ← السبب الجذري ← الإجراء التصحيحي
وسنكرر في المقال أن العَرَض الواحد قد ينتج عن أكثر من سبب.
تنبيه سلامة: المقال تعليمي وتشخيصي وليس دليل DIY. أعمال مثل فتح اللوحات الكهربائية الحية، أو التعامل مع Refrigerant، أو شحنه وتفريغه، أو فتح Compressor أو دائرة التبريد، أو تجاوز أي Safety Control، تُنفَّذ فقط بواسطة فني مؤهل.
ما أشهر أعطال مكيف التشيلر؟
أشهر ما يواجهه مشغلو أنظمة التشيلر هو ضعف التبريد وعدم الوصول إلى Leaving Water Temperature المطلوبة، وارتفاع Condensing Pressure، وانخفاض Suction Pressure، ونقص تدفق المياه (Low Water Flow)، واختلال Delta T سواء بالارتفاع أو الانخفاض. يضاف إلى ذلك Compressor Trips، وإنذارات Freeze Protection، وأعطال الحساسات والمضخات والمكثف والمبخر، والإنذارات الكهربائية وإنذارات الكنترول، وتكرار الفصل والتشغيل (Short Cycling)، والضوضاء أو الاهتزاز غير الطبيعي.
هذه أعراض وفئات أعطال وليست تشخيصًا نهائيًا؛ تحديد السبب يحتاج إلى قراءة بيانات التشغيل وربطها بحالة دائرة المياه والتبريد وطرد الحرارة والتحكم.
دليل سريع لأشهر أعطال التشيلر
| العَرَض | أسباب محتملة | ما الذي يجب فحصه؟ | درجة الاستعجال |
|---|---|---|---|
| التشيلر يعمل لكن التبريد ضعيف | حمل زائد، تدفق منخفض، ضعف Heat Rejection، إعدادات أو حساسات | Entering/Leaving Water Temp، Delta T، Flow، Setpoint | يحتاج فحصًا |
| لا يصل إلى درجة الماء المطلوبة | Setpoint غير واقعي، حمل مرتفع، Heat Transfer ضعيف، Compressor Loading | الحمل، التدفق، المبخر، المكثف، الكنترول | يحتاج فحصًا |
| High Condensing Pressure | اتساخ، نقص هواء أو ماء مكثف، مراوح، Cooling Tower | نوع التشيلر، ظروف الجو أو درجة ماء المكثف | فحص متخصص عاجل إذا تكرر |
| Low Suction Pressure | حمل منخفض، تدفق ماء مبخر منخفض، قيود في الدائرة | تدفق المبخر، الحمل، حالة الدائرة | يحتاج فحصًا |
| High Suction Pressure | حمل عالٍ، ظروف تشغيل، تشغيل الكمبروسر، الكنترول | الحمل، درجات الحرارة، تحميل الكمبروسر | يحتاج فحصًا |
| Low Chilled Water Flow | مضخة، Strainer، هواء، صمام، حساس تدفق | تشغيل المضخة، الصمامات، فرق الضغط | فحص متخصص عاجل (قد يهدد المبخر) |
| High Delta T | تدفق منخفض، حمل عالٍ، قياس خاطئ | Flow، الحمل، الحساسات | يحتاج فحصًا |
| Low Delta T | تدفق زائد، Control Valves، Bypass، كويلات | التوزيع الهيدروني، AHU/FCU | راقب ثم افحص |
| Compressor Trip | حماية كهربائية أو حرارية أو ضغط أو زيت | Alarm History، بيانات التشغيل | فحص متخصص عاجل |
| فصل وعودة متكررة (Short Cycling) | حمل منخفض، Differential، تدفق، حساس | Setpoint، الحمل، التدفق | يحتاج فحصًا |
| Freeze Protection Alarm | انخفاض Leaving Water Temp، تدفق منخفض، حساس | التدفق، الحساس، ظروف الكنترول | فحص متخصص عاجل |
| Flow Switch Alarm | تدفق منخفض فعلي، مضخة، هواء، مفتاح معطل | المضخة، الصمامات، Strainer | فحص متخصص عاجل |
| Sensor Fault | حساس تالف أو قراءة خاطئة | مقارنة بقياس مستقل | يحتاج فحصًا |
| Communication Fault | شبكة، BMS، إعدادات | الاتصال، الأوامر، Interlocks | راقب |
| صوت أو اهتزاز غير طبيعي | مروحة، مضخة، Bearing، تثبيت، Cavitation | تحديد مصدر الصوت | يحتاج فحصًا (عاجل إذا كان شديدًا) |
ليست كل مشكلة حالة طارئة، لكن أي عَرَض متكرر يستحق فحصًا بدل الاكتفاء بالـReset.
قبل التشخيص: حدد نوع التشيلر
الخطوة الأولى في أي تشخيص هي معرفة هل التشيلر Air-Cooled أم Water-Cooled. العَرَض نفسه، مثل High Condensing Pressure، يقود إلى مسارات فحص مختلفة تمامًا.
| الجانب | Air-Cooled Chiller | Water-Cooled Chiller |
|---|---|---|
| طرد الحرارة | بالهواء عبر كويل المكثف والمراوح | بالماء عبر Condenser وCooling Tower |
| أسباب ارتفاع Condensing Pressure | Condenser Airflow، كويل متسخ، مراوح، ظروف الجو، Recirculation للهواء الساخن | Condenser Water Flow، أداء Cooling Tower، درجة ماء المكثف، Condenser Fouling |
| المكونات الإضافية | مراوح المكثف | Cooling Tower، Condenser Water Pump |
| التأثر بالجو | مباشر وكبير | غير مباشر عبر أداء البرج |
| أهم قياس خارجي | Ambient Temperature | Condenser Water Temperature وFlow |
التشيلر يعمل لكن التبريد ضعيف: من أين تبدأ؟
لا تبدأ بافتراض نقص Refrigerant. هذا من أكثر الافتراضات التي تُضيّع وقت التشخيص. ابدأ بالأسئلة التالية:
- Cooling Load: هل ارتفع الحمل فعلًا؟ إضافة مساحات أو أجهزة أو تغيّر الاستخدام قد يجعل التشيلر سليمًا لكنه غير كافٍ.
- Entering وLeaving Chilled Water Temperature: ما درجة الماء الراجع وما درجة الماء الخارج؟ الفرق بينهما هو Delta T.
- Water Flow: هل التدفق كما هو متوقع لهذا النظام؟
- Evaporator: هل انتقال الحرارة طبيعي أم متأثر بترسبات أو سوء تدفق؟
- Heat Rejection وCondenser: هل التشيلر قادر على طرد الحرارة؟
- Compressor Capacity: هل يعمل بالتحميل المناسب للحمل؟
- Setpoint والحساسات: هل الإعداد منطقي، وهل القراءة صحيحة؟
ضعف التبريد عَرَض، وقد يكون منشؤه في أي حلقة من هذه القائمة، أو خارج التشيلر كليًا كما سنوضح لاحقًا.
التشيلر لا يصل إلى درجة حرارة المياه المطلوبة
عدم بلوغ الـSetpoint له أسباب متعددة: الـSetpoint نفسه، أو الحمل، أو التدفق، أو انتقال الحرارة في المبخر أو المكثف، أو تحميل الكمبروسر، أو منطق الكنترول، أو دقة الحساس.
ومن المهم التفريق بين حالتين:
- النظام لا يستطيع بلوغ الـSetpoint: تبقى درجة الماء ثابتة فوق المطلوب رغم مرور وقت كافٍ. هنا يتجه الفحص إلى القدرة التبريدية، والحمل، وطرد الحرارة، والتدفق.
- النظام ما زال في مرحلة Pull-Down بعد التشغيل: درجة الماء تنخفض تدريجيًا لكنها لم تصل بعد. هذا قد يكون طبيعيًا، خصوصًا بعد توقف طويل أو عند حمل حراري كبير، ويُحكم عليه بمتابعة الاتجاه (Trend) وليس بلقطة واحدة.
High Condensing Pressure
المفهوم: Condensing Pressure هو الضغط الذي يتكثف عنده Refrigerant في المكثف، وهو مرتبط مباشرة بقدرة النظام على طرد الحرارة. عندما يضعف طرد الحرارة يرتفع هذا الضغط، وقد تتدخل حمايات الضغط العالي لحماية المعدة.
في Air-Cooled Chiller:
- Dirty Condenser Coil
- Restricted Airflow
- Condenser Fan Problem
- High Ambient Conditions
- Recirculation of Hot Discharge Air (عودة الهواء الساخن إلى سحب المكثف)
- أسباب أخرى في دائرة التبريد أو الكنترول تحتاج تشخيصًا
في Water-Cooled Chiller:
- ارتفاع درجة ماء المكثف
- نقص تدفق ماء المكثف (Low Condenser Water Flow)
- ضعف أداء Cooling Tower
- Condenser Fouling
- قيود في دائرة الماء
- أسباب أخرى في دائرة التبريد أو الكنترول
ارتفاع الضغط لا يعني تلقائيًا زيادة Refrigerant، ونقص طرد الحرارة هو الاحتمال الذي يجب استبعاده أولًا. أي قيمة ضغط تُقرأ يجب مقارنتها بنوع الـRefrigerant وبيانات المصنّع والظروف الفعلية.
Low Suction Pressure
قد ينخفض Suction Pressure بسبب:
- Low Load: حمل منخفض يجعل التبخر أقل.
- Low Evaporator Flow: نقص تدفق ماء المبخر.
- Heat Transfer Problems: ضعف انتقال الحرارة في المبخر.
- Evaporator Conditions: ظروف خاصة بالمبخر نفسه.
- Control Issues: مثل مشاكل في التحكم بتحميل الكمبروسر أو صمامات التمدد.
- Refrigerant Circuit Conditions: ومنها فقد في الشحنة أو قيود في الدائرة.
Low Suction Pressure لا يساوي تلقائيًا نقص Refrigerant. هو عَرَض يُفسَّر مع Flow وLeaving Water Temp وحالة الحمل ومقارنة القراءات الأخرى.
High Suction Pressure
لا يُفسَّر هذا العَرَض منفردًا، بل في سياق:
- الحمل الحالي
- درجات حرارة الماء
- تشغيل الكمبروسر وتحميله
- حالة دائرة التبريد
- الكنترول
ولا توجد قيمة عامة تصلح لكل أنواع الـRefrigerants والأنظمة. المرجع هو بيانات المصنّع لنفس الموديل والظروف التصميمية.
Low Chilled Water Flow
تدفق الماء المبرد من أهم القياسات الأولى، لأنه يؤثر في Delta T، وفي انتقال الحرارة في المبخر، وفي حماية المبخر من التجمد، وفي استقرار الكنترول. الأسباب المحتملة:
- المضخة (Pump) أو الـVFD
- وضع الصمامات (Valve Position)
- انسداد Strainer
- وجود هواء في النظام (Air in System)
- Control Valve
- اختلال Hydronic Balancing
- دائرة مسدودة أو مقيّدة
- Flow Sensor أو Flow Switch
- تغيير في تكوين النظام
نقص التدفق قد يظهر على شكل Alarm في التشيلر بينما المشكلة في الدائرة الهيدرونية خارجه.
High Chilled Water Delta T
Delta T = Entering Water Temperature − Leaving Water Temperature
لا توجد قيمة مثالية واحدة لكل الأنظمة، فهي تعتمد على تصميم النظام. لذلك تُقارن القراءة بالقيمة التصميمية وبسلوك النظام السابق. من أسباب ارتفاعها:
- Low Flow: تدفق أقل يعني أن الماء يمتص حرارة أكثر لكل وحدة حجم.
- High Load: حمل مرتفع.
- Coil/Distribution Conditions: حالة الكويلات وتوزيع الماء.
- Measurement/Sensor Issues: قياس خاطئ.
Low Delta T Syndrome
تحدث هذه الحالة عندما يكون الفرق بين Entering وLeaving Water Temperature أقل من المتوقع في تصميم النظام. وهي من أكثر المشاكل التي تُنسب خطأً إلى التشيلر نفسه رغم أنها كثيرًا ما تكون في المبنى. من أسبابها:
- Excessive Flow: تدفق أعلى من حاجة الحمل.
- Low Load: حمل منخفض.
- Control Valves: صمامات تتحكم بشكل غير مناسب أو تمرر ماءً أكثر من اللازم.
- Bypass: مرور الماء دون تبادل حراري كافٍ.
- AHU/FCU Coils: كويلات متسخة أو متأثرة.
- Control Strategy: منطق التشغيل.
- Sensor Accuracy: دقة القياس.
- Hydronic Distribution: توزيع الماء في الشبكة.
والنتيجة أن التشيلر قد يعمل بكفاءة أقل أو تتشغل وحدات أكثر مما يحتاج الحمل. الحل قد يكون في الشبكة والـAHU/FCU والتحكم، وليس في تعديل التشيلر.
Compressor Trip
لا تقل مباشرة “الكمبروسر تالف”. الـTrip غالبًا استجابة حماية (Protective Response) تحمي المعدة، وقد يرتبط بـ:
- Electrical Protection
- درجات الحرارة
- الضغوط
- Oil System حيث ينطبق
- Motor Protection
- ظروف التشغيل
- الكنترول
قبل أي Reset متكرر يجب قراءة Alarm History وOperating Data. ففهم ما حدث قبل الـTrip هو ما يقود إلى السبب الجذري، وفتح الكمبروسر أو فحص دوائره الكهربائية من اختصاص الفني المؤهل.
التشيلر يفصل ويعود للعمل
هذا النمط يُعرف بـShort Cycling، وقد يرتبط بـ:
- Low Load
- Setpoint وDifferential
- Flow
- Controls
- Sensor
- Equipment Sizing (سعة غير مناسبة للحمل الفعلي)
- Protection Trips
الـReset ليس تشخيصًا، فقد يعيد التشغيل لكنه لا يثبت أن سبب الفصل زال. التكرار مع Reset في كل مرة يخفي نمطًا مهمًا ويزيد الإجهاد على المعدة.
Freeze Protection Alarm
هذا إنذار حماية مهم للمبخر. من أسبابه المحتملة:
- Low Leaving Water Temperature
- Low Flow
- Sensor Issue
- Control Conditions
- Evaporator Risk
- تركيز Antifreeze في الأنظمة التي تعتمد عليه في تصميمها
لا يجوز تجاوز Freeze Protection أو تغيير إعداداته لتجنب الإنذار. أي تعديل في حدود الحماية يتم وفق تعليمات المصنّع وبواسطة فني مؤهل.
Flow Switch Alarm
يعني الإنذار غالبًا أن الكنترول لا يرى تدفقًا كافيًا. الاحتمالات:
- Actual Low Flow (نقص تدفق فعلي)
- Pump Operation
- Valve Position
- Strainer
- Air
- Sensor/Switch
- Wiring/Control Signal (يفحصها فني مؤهل)
لا يتم تجاوز Flow Switch لإجبار التشيلر على العمل. تشغيل التشيلر بدون تدفق كافٍ قد يعرّض المبخر للتلف.
Condenser Fan Fault
يخص بشكل أكبر الـAir-Cooled Chillers. الأسباب المحتملة:
- Fan Motor
- Drive/VFD حيث ينطبق
- Electrical/Control
- Obstruction (عائق)
- Fan Condition (حالة المروحة)
- Sensor/Command
تأثيره المحتمل: ضعف Heat Rejection، وبالتالي ارتفاع Condensing Pressure وانخفاض القدرة التبريدية، وقد يصل إلى Trip عند الضغط العالي.
Cooling Tower Problem
يخص Water-Cooled Chillers. أداء البرج يؤثر مباشرة في ظروف تشغيل التشيلر عبر درجة ماء المكثف. ما يجب مراجعته:
- Tower Fan
- Water Distribution
- Fill Condition
- Water Temperature
- Water Flow
- Scaling/Fouling
- Controls
قد يظهر العطل كأنه مشكلة في التشيلر (ضغط تكثيف عالٍ) بينما السبب في البرج.
Condenser Fouling
- Air-side fouling: غبار وأوساخ وعوائق على كويل المكثف في Air-Cooled، وهي شائعة في البيئات المغبرة.
- Water-side fouling: ترسبات أو ملوثات أو نمو بيولوجي في دائرة ماء المكثف في Water-Cooled.
في الحالتين يضعف Heat Transfer، فيرتفع ضغط التكثيف وتنخفض الكفاءة، وقد يؤدي إلى Trips.
Evaporator Fouling / Heat Transfer Problem
يتأثر انتقال الحرارة في المبخر بـ:
- جودة المياه (Water Quality)
- التدفق
- الترسبات (Fouling)
- فرق درجات الحرارة
- Heat Transfer عمومًا
لا تفترض أن كل Evaporator يحتاج تنظيفًا كيميائيًا. القرار يعتمد على بيانات التشغيل والتشخيص، والتنظيف الكيميائي يجب أن يتم وفق توصيات المصنّع وبواسطة جهة مؤهلة.
Pump Problems
تشمل Chilled Water Pump، وCondenser Water Pump في Water-Cooled، ويتأثر عملها بـ:
- Flow وPressure
- VFD
- Valves
- Strainers
إنذار التشيلر قد يكون نتيجة مشكلة في النظام الهيدروني. لذلك راجع المضخات والصمامات قبل الحكم على التشيلر.
Sensor Fault
تشمل Temperature Sensor، وPressure Sensor، وFlow Sensor، وTransducer. قراءة خاطئة قد تجعل الكنترول يتخذ قرارًا خاطئًا، كأن يخفض التحميل أو يفصل أو يصدر إنذار تجمد وهمي، أو على العكس يتجاهل ظرفًا حقيقيًا. لذلك يجب في التشخيص المهني مقارنة القراءة بقياس مستقل قبل استبدال أي حساس أو اتهام الكنترول.
Control / Communication Fault
يشمل Controller، وBMS، والاتصال والشبكة، وSetpoints، وInterlocks، والأوامر. ليس كل Communication Alarm عطلًا في Main Board. قد يكون السبب في الشبكة أو الإعدادات أو الأوامر أو تعارض بين BMS والكنترول المحلي. يبدأ الفحص بالأسهل منطقيًا ثم يتدرج، وتُجرى التعديلات من فني مؤهل.
Electrical Faults
بصورة عامة قد تتضمن:
- Voltage وPhase Issues
- Protection
- Contactors
- VFD
- Motor Protection
- Loose/Overheated Connections
هذا القسم للفهم فقط ولا يتضمن تعليمات كهربائية للتنفيذ الذاتي، فالأعمال الكهربائية تتم بواسطة فني مؤهل وبإجراءات عزل وسلامة مناسبة.
Oil-related alarms
هذا القسم ينطبق على بعض أنواع Compressors/Chillers وليس جميعها، ويختلف حسب تصميم الشركة المصنّعة. بصورة عامة تتعلق الإنذارات بـ:
- Oil Pressure
- Oil Temperature
- Oil Level/Management
- Compressor Protection
الرجوع إلى وثائق الصيانة للموديل نفسه ضروري، وأي عمل على نظام الزيت يتم بواسطة فني مؤهل.
Refrigerant-related problems
دائرة التبريد تُشخَّص من مجموعة قراءات لا من قراءة واحدة. لا تقل: “Low Pressure = نقص فريون”. الاحتمالات المرتبطة تشمل:
- Leak Possibility
- Incorrect Charge
- Restriction
- Heat Transfer Conditions
- Load
- Flow
- Control
تسريب Refrigerant
قد تستدعي بعض العلامات إجراء Leak Detection، مثل انخفاض متكرر في القدرة التبريدية مع نمط قراءات غير طبيعي، أو أثر زيت عند وصلات، أو إنذارات متكررة مرتبطة بالدائرة. لا يكفي إعادة تعبئة الشحنة دون البحث عن سبب الفقد، لأن التسريب سيتكرر. والتعامل مع الـRefrigerant وشحنه وتفريغه مسؤولية فني مؤهل.
صوت غير طبيعي
مصادر الصوت المحتملة:
- Fan
- Pump
- Compressor
- Bearing
- Vibration
- Cavitation
- Loose Mechanical Components
لا تربط نوع صوت واحد بقطعة تالفة بشكل قطعي. الصوت عَرَض يحتاج تحديد مصدره الفعلي أولًا، وقد يتطلب أجهزة قياس وفحصًا ميدانيًا.
اهتزاز التشيلر
الأسباب المحتملة تشمل:
- Rotating Equipment
- Fan وPump وCompressor
- Mounting
- Alignment حيث ينطبق
- Piping
- Mechanical Resonance
الاهتزاز قد ينتقل من معدة إلى أخرى عبر الهيكل أو المواسير، لذلك يصعب أحيانًا تحديد مصدره دون قياس.
العطل قد يكون خارج التشيلر نفسه
شكوى “التشيلر لا يبرد” قد تكون في الواقع شكوى من الفراغ المكيَّف، والسبب قد يكون في أي حلقة من السلسلة:
CHILLER ← PUMPS ← CHILLED WATER NETWORK ← AHU / FCU ← AIRFLOW ← SPACE
الأسباب خارج التشيلر تشمل: AHU وFCU، وControl Valve، وPump، وDuctwork، وAirflow، وDirty Filter، والكويل، وHydronic Balancing، وBMS، وأحمال المبنى.
إذا كانت المشكلة في آخر السلسلة، مثل فلاتر متسخة أو تدفق هواء ضعيف أو صمام لا يفتح، فتغيير إعدادات التشيلر قد لا يحلها وقد يزيد الأمر سوءًا. التشخيص الجيد يتتبع السلسلة كلها.
كيف يتم تشخيص أعطال التشيلر خطوة بخطوة؟
- تحديد الشكوى الفعلية: ما الذي يشتكي منه المستخدم بالضبط، ومتى بدأ؟
- تحديد نوع Chiller.
- مراجعة Alarm History.
- معرفة ما الذي تغيّر قبل المشكلة.
- مراجعة Setpoints.
- قراءة Entering/Leaving Water Temperatures.
- حساب/تقييم Delta T.
- التأكد من Water Flow.
- تقييم Load.
- فحص Heat Rejection.
- تقييم Condenser.
- تقييم Evaporator.
- مراجعة Compressor Loading.
- مراجعة Fans/Pumps.
- مراجعة Sensors.
- مراجعة Controls/BMS.
- تقييم Refrigeration Circuit عند الحاجة.
- مقارنة البيانات بتعليمات Manufacturer.
- تحديد Root Cause.
- تنفيذ Corrective Action.
- إعادة الاختبار.
- توثيق Operating Data بعد الإصلاح.
الخطوة الأخيرة مهمة لأنها تصبح مرجعًا لأي مشكلة مستقبلية.
جدول تشخيص حسب القراءة
هذا جدول تعليمي، ولا يحتوي أرقامًا ثابتة لأن القيم تعتمد على نوع التشيلر وظروف التصميم والمصنّع والـRefrigerant والحمل ونوع التطبيق.
| القراءة/الملاحظة | ماذا قد تشير إليه؟ | ما القراءة الأخرى التي يجب مقارنتها؟ |
|---|---|---|
| Leaving Water Temp مرتفعة | حمل عالٍ، قدرة غير كافية، ضعف انتقال حرارة، Setpoint أو حساس | Entering Temp، Flow، Compressor Load |
| Entering Water Temp مرتفعة | حمل المبنى مرتفع أو أن الماء لا يُبرَّد في الشبكة بشكل كافٍ | Leaving Temp، حالة AHU/FCU |
| Delta T مرتفعة | تدفق منخفض أو حمل عالٍ أو قياس خاطئ | Flow، الحمل، الحساسات |
| Delta T منخفضة | تدفق زائد، حمل منخفض، Bypass، صمامات | Flow، حالة Control Valves، AHU/FCU |
| Water Flow منخفض | مضخة، Strainer، صمام، هواء | ضغط المضخة، Alarm Flow Switch |
| Condensing Condition مرتفعة | ضعف Heat Rejection أو أسباب أخرى | Ambient أو Condenser Water Temp، المراوح أو البرج |
| Suction Condition منخفضة | حمل منخفض، تدفق مبخر ضعيف، قيود | Evaporator Flow، Leaving Temp |
| Ambient Temperature مرتفعة | قدرة Air-Cooled قد تتأثر | حالة الكويل والمراوح، Condensing Condition |
| Condenser Water Temp مرتفعة | أداء Cooling Tower ضعيف أو حمل حراري عالٍ | Tower Fan، Flow، Condensing Condition |
| Compressor Load مرتفع باستمرار | حمل عالٍ أو فشل الوصول للـSetpoint | Leaving Temp، Delta T، Heat Rejection |
| Alarm History متكرر | نمط عطل أو سبب جذري لم يُعالج | ظروف التشغيل وقت كل إنذار |
لماذا لا يجب تشخيص التشيلر من قراءة واحدة؟
القراءات في التشيلر مترابطة، وقراءة واحدة قد تقودك إلى استنتاج خاطئ:
- Low Suction: قد يكون نقص تدفق ماء المبخر لا نقص Refrigerant.
- High Pressure: قد يكون مشكلة في Heat Rejection لا زيادة شحنة.
- High Delta T: قد يكون Low Flow وليس عطلًا في التشيلر.
- Low Delta T: قد يكون في الصمامات والكويلات.
- High Current: قد يرتبط بظروف الحمل أو الضغط لا بالضرورة بعطل كهربائي.
- Low Flow: قد يكون حساسًا خاطئًا لا مضخة معطلة.
هل Alarm Code يحدد العطل مباشرة؟
ليس دائمًا.
Alarm = condition detected أي حالة اكتشفها الكنترول. أما Root Cause فهو السبب الذي أدى إليها.
مثال: High Pressure Alarm قد يكون نتيجة مشكلة في Heat Rejection وليس عطلًا في Pressure Sensor نفسه. ولتفسير أي كود يجب الرجوع إلى Manufacturer Service Documentation وإلى Exact Model Number، فمعاني الأكواد تختلف بين الشركات والموديلات.
هل Reset التشيلر يحل المشكلة؟
الـReset قد يعيد التشغيل، لكنه لا يثبت أن سبب العطل تم إصلاحه.
تكرار Reset دون تشخيص قد:
- يخفي نمطًا مهمًا في سجل الإنذارات
- يعيد المعدة إلى الظروف نفسها التي سببت الحماية
- يزيد الإجهاد على المكونات
- يؤخر اكتشاف السبب الجذري

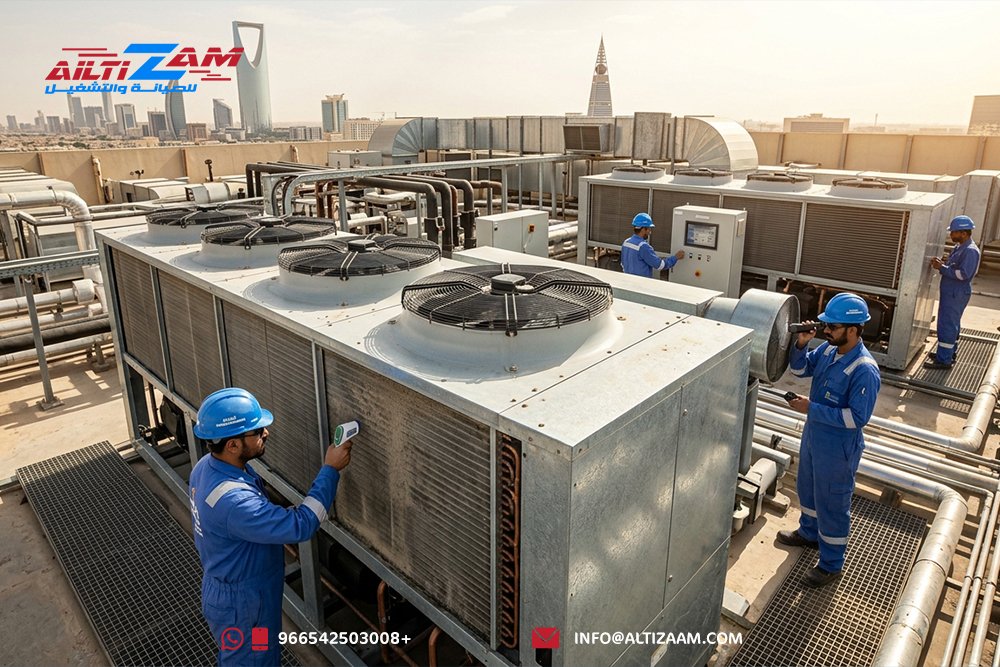

Air-Cooled Troubleshooting: Checklist
- نظافة المكثف (Condenser cleanliness)
- المراوح (Fans)
- إعادة دوران الهواء (Air recirculation)
- ظروف الجو (Ambient conditions)
- تدفق الهواء (Airflow)
- تدفق الماء المبرد (Water flow)
- درجات الحرارة
- الكنترول (Controls)
- الإنذارات (Alarms)

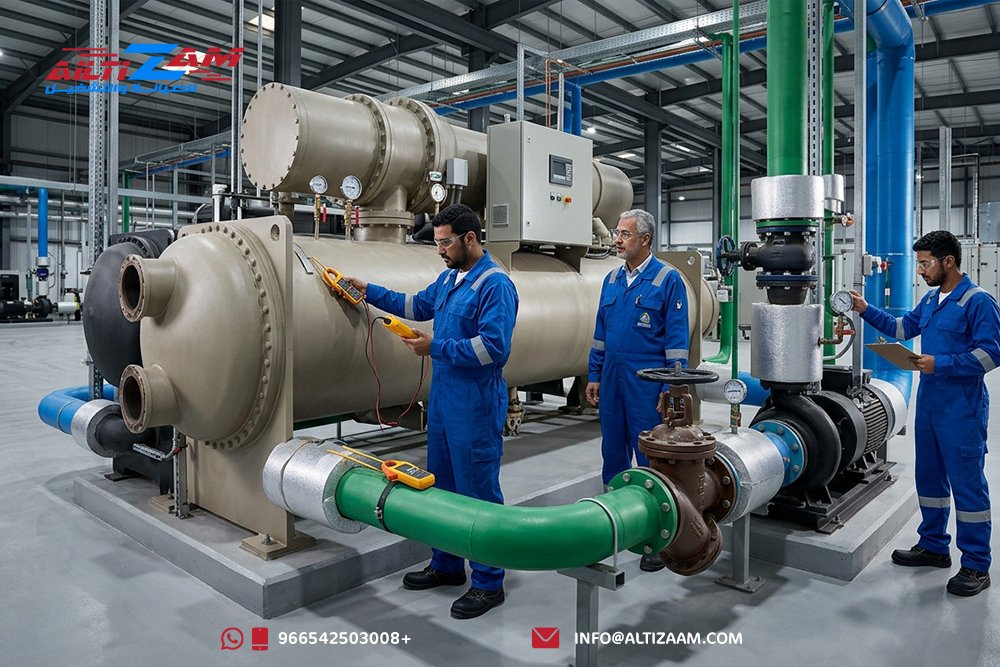

Water-Cooled Troubleshooting: Checklist
- تدفق الماء المبرد (Chilled water flow)
- تدفق ماء المكثف (Condenser water flow)
- Cooling Tower
- درجات حرارة ماء المكثف
- مروحة البرج (Tower fan)
- مؤشرات معالجة المياه والترسبات (Water treatment/fouling indicators)
- درجات الحرارة
- الكنترول
- الإنذارات
متى يجب إيقاف التشيلر؟
الإيقاف قرار سلامة، ولا يعني تجاوز أي حماية. ينبغي إيقاف التشيلر وطلب فني مؤهل عند:
- Repeated Safety Trips
- رائحة احتراق كهربائي
- دخان
- ضوضاء ميكانيكية شديدة وغير طبيعية
- مؤشرات على تسريب Refrigerant كبير
- تسرب مياه كبير يهدد المعدات
- Critical Manufacturer Alarm
لا تحاول تجاوز أي Safety Control لإبقاء التشيلر يعمل.
كيف تقلل الصيانة الوقائية احتمالية أعطال التشيلر؟
الصيانة الوقائية لا تمنع الأعطال بنسبة 100%، لكنها تقلل احتمالها وتكشف المشاكل مبكرًا. تشمل:
- Trend Logging: تسجيل القراءات وتتبع تغيّرها.
- Alarm History: مراجعة الإنذارات.
- Water Temperatures وFlow
- Heat Exchangers: المبخر والمكثف.
- Fans وPumps
- Controls وSensors
- Electrical Inspection
- Water Treatment حيث ينطبق
- Manufacturer Schedule: الالتزام بجدول المصنّع.
Predictive Maintenance
بصورة مختصرة، تعتمد الصيانة التنبؤية على تحليل الاتجاهات والبيانات: Trend Analysis، وVibration، وTemperature، وElectrical Data، وOperating History، حسب النظام والمعدات المتاحة. هدفها اكتشاف التدهور قبل أن يتحول إلى عطل.
ولأن قيم التشغيل المثالية تختلف حسب التصميم، يُرجع فيها إلى وثائق المصنّع والمعايير المرجعية مثل [إرشادات ASHRAE]
7 أخطاء قد تجعل تشخيص التشيلر أصعب
- تغيير القطعة بناءً على Alarm فقط.
- Reset متكرر دون فهم السبب.
- افتراض نقص الفريون من Low Pressure.
- تجاهل Water Flow.
- تجاهل Cooling Tower في Water-Cooled.
- تجاهل AHU/FCU والمبنى.
- عدم تسجيل Operating Data قبل وبعد الإصلاح.
كم تكلفة إصلاح التشيلر بالرياض؟
لا يمكن تحديد سعر عادل قبل التشخيص، لأن التكلفة تعتمد على:
- Chiller Type وCapacity
- Fault Type
- Compressor Type
- Parts المطلوبة
- Refrigerant Circuit
- Heat Exchanger
- Controls
- Electrical Components
- Pumps وCooling Tower
- Accessibility (سهولة الوصول)
- Testing
التشخيص يسبق التسعير. العطل البسيط في حساس يختلف جذريًا عن عطل في الكمبروسر أو المبادل الحراري.
متى Repair ومتى Replacement؟
لا يوجد عمر ثابت يُستبدل عنده التشيلر. القرار يقوم على:
- Age وCondition
- Failure Frequency (تكرار الأعطال)
- Parts Availability
- Compressor Condition
- Heat Exchanger Condition
- Efficiency
- Repair Scope
- Building Requirements
[وللمزيد يمكنك الإطلاع على: شركة تركيب التشيلر في الرياض 2026]
ما أفضل شركة صيانة تشيلر بالرياض؟
الشركة المناسبة يجب أن تبدأ بقراءة بيانات التشغيل وتشخيص النظام كاملًا بدل تغيير القطع بناءً على Alarm فقط. ويجب تقييم قدرتها على فهم:
- Chiller
- Hydronic System
- Pumps
- Cooling Tower
- AHU/FCU
- Controls وBMS
- Heat Transfer
يمكن تقييم شركة التزام للصيانة والتشغيل ضمن الخيارات المتاحة لخدمات فحص وصيانة أنظمة التشيلر في الرياض وفق نوع النظام والعطل ونطاق الخدمة المطلوبة.
التشيلر يظهر Alarm أو لا يحقق التبريد المطلوب؟
إذا كان نظام التشيلر يعاني من ضعف التبريد أو تكرار الإنذارات أو مشاكل في تدفق المياه أو التشغيل، يمكنك التواصل مع شركة التزام للصيانة والتشغيل للاستفسار عن خدمات فحص وصيانة أنظمة التشيلر في الرياض وتحديد سبب المشكلة قبل تنفيذ الإصلاح.
شركة التزام للصيانة والتشغيل
0542503008
الأسئلة الشائعة (FAQ)
1. ما أشهر أعطال التشيلر؟
ضعف التبريد، وارتفاع ضغط التكثيف، وانخفاض ضغط السحب، ونقص التدفق، واختلال Delta T، وتفصيل الكمبروسر، وأعطال الحساسات والمضخات والمراوح.
2. لماذا التشيلر لا يبرد؟
قد يكون السبب حملًا زائدًا أو نقص تدفق أو ضعف Heat Rejection أو مشكلة في الكنترول أو خارج التشيلر في AHU/FCU، ولا يُحدد قبل قراءة بيانات التشغيل.
3. لماذا التشيلر لا يصل إلى Setpoint؟
بسبب حمل مرتفع، أو تدفق غير كافٍ، أو ضعف انتقال الحرارة، أو تحميل الكمبروسر، أو إعداد أو حساس غير دقيق. وتُفرَّق هذه الحالة عن مرحلة Pull-Down الطبيعية بعد التشغيل.
4. ما سبب High Pressure في التشيلر؟
غالبًا ضعف طرد الحرارة: كويل متسخ أو مراوح أو حرارة جو عالية في Air-Cooled، أو ماء مكثف حار أو تدفق ضعيف أو مشكلة في البرج في Water-Cooled.
5. ما سبب Low Suction Pressure؟
حمل منخفض، أو نقص تدفق المبخر، أو مشاكل انتقال حرارة أو كنترول أو ظروف في دائرة التبريد.
6. هل Low Pressure يعني نقص فريون؟
لا، قد يكون نقصًا فعلًا لكن هناك أسباب أخرى كثيرة، ولا يُحكم به من قراءة واحدة.
7. ما سبب High Suction Pressure؟
يُفسَّر حسب الحمل ودرجات الحرارة وتشغيل الكمبروسر ودائرة التبريد والكنترول، دون قيمة عامة لكل الأنظمة.
8. ما سبب Low Water Flow؟
مضخة، أو Strainer مسدود، أو هواء في النظام، أو صمام، أو حساس تدفق، أو اختلال Balancing.
9. ما سبب High Delta T؟
غالبًا تدفق منخفض أو حمل مرتفع أو مشكلة في الكويلات أو خطأ قياس.
10. ما سبب Low Delta T؟
تدفق زائد، أو حمل منخفض، أو Bypass، أو صمامات تحكم، أو كويلات AHU/FCU، أو استراتيجية تحكم أو حساسات.
11. ما هو Low Delta T Syndrome؟
حالة ينخفض فيها فرق درجات حرارة الماء عن المتوقع في التصميم، وكثيرًا ما يكون مصدرها في الشبكة والمبنى وليس في التشيلر.
12. كيف أحسب Delta T في التشيلر؟
Delta T = Entering Water Temperature − Leaving Water Temperature.
13. لماذا Compressor يفصل؟
غالبًا بسبب حماية كهربائية أو حرارية أو ضغط أو زيت، وقد يكون استجابة لظروف تشغيل لا لتلف الكمبروسر نفسه.
14. ما سبب Compressor Trip؟
يتحدد بقراءة Alarm History وبيانات التشغيل، ويرتبط عادة بالحماية الكهربائية أو الحرارة أو الضغط أو الزيت أو ظروف التشغيل.
15. لماذا التشيلر يفصل ويعمل؟
قد يكون Short Cycling بسبب حمل منخفض أو Differential أو تدفق أو حساس أو سعة غير مناسبة، أو Trips حماية.
16. ما هو Short Cycling؟
تكرار التشغيل والإيقاف في فترات قصيرة، وهو يرهق المعدة ويشير إلى سبب يجب تشخيصه.
17. ما سبب Freeze Alarm؟
انخفاض درجة الماء الخارج، أو نقص تدفق، أو مشكلة في الحساس أو الكنترول، وهو إنذار يحمي المبخر ولا يُتجاوز.
18. ما سبب Flow Switch Alarm؟
نقص تدفق فعلي، أو مضخة لا تعمل جيدًا، أو صمام، أو Strainer، أو هواء، أو عطل في المفتاح أو إشارته.
19. هل يمكن تجاوز Flow Switch؟
لا. تجاوزه قد يعرّض المبخر للتلف، والإنذار يستحق تشخيص سبب غياب التدفق.
20. لماذا Condenser Fan يتوقف؟
قد يرتبط بالمحرك أو الـVFD أو الدائرة الكهربائية أو عائق ميكانيكي أو أمر التحكم، ويفحصه فني مؤهل.
21. ما تأثير اتساخ Condenser؟
يضعف Heat Transfer فيرتفع ضغط التكثيف وتقل الكفاءة وقد تتدخل حمايات الضغط.
22. ما أسباب مشاكل Cooling Tower؟
مروحة البرج، أو توزيع الماء، أو حالة Fill، أو الترسبات، أو التدفق، أو الكنترول.
23. هل Cooling Tower يؤثر على Chiller؟
نعم، فأداء البرج يحدد درجة ماء المكثف الذي يؤثر في ضغط التكثيف وكفاءة التشيلر.
24. ما هو Condenser Fouling؟
تراكم أوساخ أو ترسبات على أسطح المكثف يضعف انتقال الحرارة، على جانب الهواء أو الماء.
25. ما تأثير Evaporator Fouling؟
ضعف انتقال الحرارة بين الماء وRefrigerant، فينخفض الأداء وقد تتغير قراءات الضغط ودرجات الحرارة.
26. هل Pump Fault يوقف Chiller؟
قد يوقفه عبر إنذار تدفق أو حماية، لأن التشيلر يحتاج تدفقًا كافيًا ليعمل بأمان.
27. ما سبب Sensor Fault؟
تلف الحساس أو الأسلاك أو الاتصال أو قراءة خارج النطاق، ويُتحقق منه بقياس مستقل.
28. ما سبب Communication Fault؟
مشكلة في الشبكة أو BMS أو الإعدادات أو الأوامر، ولا يعني بالضرورة عطل اللوحة الرئيسية.
29. هل BMS يمكن أن يسبب مشكلة تشغيل؟
نعم، عبر أوامر أو Setpoints أو Interlocks أو استراتيجية تحكم غير مناسبة.
30. ما أسباب Electrical Trip؟
جهد أو أطوار، أو حماية محرك، أو Contactors، أو VFD، أو توصيلات مرتخية أو ساخنة، ويعالجها فني كهرباء مؤهل.
31. ما معنى Oil Alarm؟
إنذار متعلق بضغط الزيت أو درجته أو مستواه أو إدارته، وينطبق على بعض الأنظمة فقط حسب تصميم المصنّع.
32. هل التشيلر يحتاج فريون دوريًا؟
الدائرة المغلقة السليمة لا تستهلك Refrigerant بشكل طبيعي، والنقص المتكرر يعني وجود تسريب يجب البحث عنه.
33. كيف أعرف وجود تسريب فريون؟
عبر مجموعة قراءات وعلامات مثل أثر زيت أو انخفاض أداء متكرر، ويؤكده فحص Leak Detection بواسطة فني.
34. هل إعادة تعبئة الفريون تكفي؟
لا، فبدون إيجاد سبب الفقد وإصلاحه سيتكرر المشكلة.
35. ما سبب صوت التشيلر؟
مروحة، أو مضخة، أو Bearing، أو Cavitation، أو أجزاء مفكوكة، أو كمبروسر، ويحتاج تحديد مصدره قبل الحكم.
36. ما سبب اهتزاز التشيلر؟
معدات دوارة، أو تثبيت، أو Alignment، أو مواسير، أو Resonance ميكانيكي.
37. هل كل مشكلة تبريد سببها Chiller؟
لا، فقد تكون في المضخات أو الشبكة أو AHU/FCU أو الهواء أو الكنترول أو حمل المبنى.
38. هل AHU تسبب ضعف التبريد؟
نعم، فلتر متسخ أو كويل متأثر أو تدفق هواء ضعيف قد يُحدث الشكوى دون عطل في التشيلر.
39. هل FCU تسبب ضعف التبريد؟
نعم، بالأسباب نفسها: كويل، أو فلتر، أو مروحة، أو صمام تحكم.
40. هل Alarm Code يحدد القطعة التالفة؟
ليس دائمًا، فهو يحدد الحالة المكتشفة لا السبب الجذري، ويُرجع فيه إلى وثائق المصنّع للموديل نفسه.
41. هل Reset يحل عطل التشيلر؟
قد يعيد التشغيل لكنه لا يثبت إصلاح السبب، وتكراره دون تشخيص قد يخفي المشكلة.
42. كيف يتم تشخيص Air-Cooled Chiller؟
بفحص نظافة المكثف والمراوح وتدفق الهواء وظروف الجو وتدفق الماء المبرد والكنترول والإنذارات.
43. كيف يتم تشخيص Water-Cooled Chiller؟
بفحص تدفق الماء المبرد وماء المكثف وCooling Tower ودرجات الحرارة ومؤشرات الترسبات والكنترول والإنذارات.
44. متى يجب إيقاف التشيلر؟
عند تكرار Trips الأمان، أو رائحة احتراق، أو دخان، أو ضوضاء شديدة، أو تسريب كبير، أو إنذار حرج من المصنّع، دون تجاوز أي حماية.
45. كم تكلفة صيانة التشيلر؟
تعتمد على نوع التشيلر وسعته ونوع العطل والقطع المطلوبة ونطاق العمل، والتشخيص يسبق التسعير.
46. ما أفضل شركة صيانة تشيلر بالرياض؟
الشركة التي تبدأ بقراءة بيانات التشغيل وتشخيص النظام كاملًا، ويمكن تقييم شركة التزام للصيانة والتشغيل ضمن الخيارات المتاحة وفق نوع النظام ونطاق الخدمة.
47. هل شركة التزام تقدم صيانة التشيلر؟
يمكنك التواصل مع شركة التزام للصيانة والتشغيل للاستفسار عن خدمات فحص وصيانة أنظمة التشيلر في الرياض.
48. كيف أتواصل مع شركة التزام؟
عبر الرقم 0542503008.
لا يوجد تعليق
