تمديد النحاس للمكيفات: الدليل الكامل لاختيار أفضل طريقة تمديد بدون أخطاء 2026
دليل تمديد النحاس للمكيفات في الرياض 2026: اختيار المقاس الصحيح من بيانات المصنّع، المسار، العزل، اللحام بالنيتروجين، اختبار الضغط والفاكيوم، وأهم أخطاء التمديد قبل تركيب المكيف.
مقدمة
يُعدّ تمديد النحاس للمكيفات من أكثر مراحل تركيب أنظمة التكييف تأثيرًا على الأداء النهائي للجهاز، رغم أنه غالبًا ما يُنظر إليه على أنه خطوة تنفيذية بسيطة تسبق تركيب الوحدة الداخلية والخارجية. في الواقع، أي خطأ في اختيار قطر المواسير، أو تحديد المسار، أو تنفيذ اللحام، أو العزل، أو اختبار الشبكة قبل التشغيل، قد لا يظهر أثره فورًا، بل يظهر لاحقًا في صورة ضعف تبريد غير مبرر، أو تسريب فريون متكرر، أو مشكلات تشغيلية يصعب على فنيي الصيانة تحديد سببها الحقيقي. هذا الدليل يشرح بالتفصيل كيفية تأسيس شبكة النحاس بطريقة هندسية صحيحة، اعتمادًا على بيانات الشركة المصنعة لا على التخمين أو القواعد الجاهزة.
أفضل طريقة لتمديد النحاس للمكيفات تبدأ باختيار قطر المواسير بناءً على موديل الجهاز وتعليمات الشركة المصنعة، ثم تحديد أقصر مسار عملي مع مراعاة الطول الفعلي وفرق الارتفاع وسهولة الصيانة المستقبلية، يلي ذلك تنفيذ اللحام مع استخدام تدفق النيتروجين لحماية السطح الداخلي للمواسير، ثم عزل الخطوط التي تتطلب ذلك، وأخيرًا تنفيذ اختبار الضغط وعملية التفريغ (Vacuum) قبل تشغيل الجهاز وضبط شحنة الفريون وفق تعليمات المصنع.
ما المقصود بتمديد النحاس للمكيفات؟
شبكة النحاس في نظام التكييف هي المسار الذي ينقل غاز التبريد (Refrigerant) بين الوحدة الداخلية والوحدة الخارجية، وتتكون في الأنظمة الشائعة من خطين رئيسيين: خط السائل (Liquid Line)، وهو الأصغر قطرًا عادة وينقل الفريون في حالته السائلة بعد التكثيف، وخط الغاز أو الشفط (Suction/Gas Line)، وهو الأكبر قطرًا ويعيد الفريون في حالته الغازية إلى الوحدة الخارجية. سلامة هذين الخطين، من حيث القطر والمسار والعزل والنظافة، تحدد إلى حد كبير كفاءة دورة التبريد بأكملها.
لماذا تستخدم مواسير النحاس في التكييف؟
تُستخدم مواسير النحاس في تطبيقات التبريد والتكييف لتوافقها مع خصائص الفريون من حيث مقاومة الضغط، وسهولة تشكيلها ولحامها، وخصائصها الحرارية الجيدة، وموثوقيتها على المدى الطويل عند التركيب الصحيح. لكن هذا لا يعني أن أي نوع نحاس متاح في السوق يصلح للاستخدام في أنظمة التكييف.
هل كل مواسير النحاس مناسبة للمكيفات؟
لا. يجب أن تكون المواسير المستخدمة مصنّفة خصيصًا لتطبيقات التبريد والتكييف (Refrigeration Grade)، ومتوافقة مع ضغط تشغيل النظام ونوع الفريون المستخدم، ومطابقة لمتطلبات الشركة المصنعة للجهاز. استخدام مواسير غير مخصصة لهذا الغرض قد يؤثر على سلامة الدائرة ونظافتها الداخلية.
كيف تختار مقاس نحاس المكيف؟
هذه من أهم النقاط التي يجب توضيحها بدقة: لا يمكن تحديد قطر مواسير النحاس بشكل قاطع اعتمادًا على قدرة المكيف وحدها. الاختيار الصحيح يُستمد من جداول التمديد (Piping Table) الخاصة بموديل الجهاز نفسه، وتتوقف على عدة عوامل مجتمعة: سعة الوحدة، الموديل بالتحديد، نوع غاز التبريد المستخدم، الطول الفعلي والطول المكافئ للمسار، فرق الارتفاع بين الوحدتين، وتصميم النظام ذاته (سبليت عادي، Inverter، VRF… إلخ). أي محاولة لتثبيت مقاس واحد “لكل مكيف بقدرة معينة” تُعد ممارسة غير دقيقة هندسيًا وقد تؤدي إلى مشكلات تشغيلية.
ما الفرق بين ماسورة السائل وماسورة الغاز؟
خط السائل ينقل الفريون بعد مروره بالمكثف في حالة سائلة مضغوطة نسبيًا، بينما خط الغاز أو الشفط ينقله في حالة غازية بضغط أقل بعد التبخر، ولهذا السبب يختلف قطر الخطين غالبًا في معظم الأنظمة. القطر الدقيق لكل خط يُحدَّد من بيانات المصنّع، ولا يصح تعميم فرق قياسي بين الخطين لكل الأجهزة.
لماذا القطر الصحيح مهم؟
اختيار القطر غير المناسب، سواء بالزيادة أو النقصان، يؤثر مباشرة على سرعة انتقال الفريون داخل المواسير (Refrigerant Velocity)، وعلى معدل انخفاض الضغط على طول المسار (Pressure Drop)، وعلى قدرة الزيت على العودة مع الفريون إلى الكمبروسر (Oil Return)، وبالتالي على أداء النظام وعمر الكمبروسر التشغيلي.
ماذا يحدث إذا كان النحاس أصغر من المطلوب؟
القطر الأصغر من المطلوب قد يؤدي إلى ارتفاع غير مرغوب في انخفاض الضغط داخل المسار، مما قد ينعكس سلبًا على قدرة التبريد الفعلية للجهاز، ويسبب ضغطًا إضافيًا على أداء الكمبروسر، دون أن يعني ذلك بالضرورة نفس التأثير في جميع الحالات، إذ يتوقف الأمر على طبيعة النظام وباقي عوامل التصميم.
ماذا يحدث إذا كان النحاس أكبر من المطلوب؟
القطر الأكبر ليس دائمًا أفضل. زيادة القطر عن المطلوب قد تقلل سرعة الفريون بشكل يؤثر على عودة الزيت للكمبروسر بكفاءة، وقد تزيد من حجم الفريون المطلوب لتعبئة الدائرة، وهو ما قد يتعارض مع متطلبات الشركة المصنعة للجهاز.
هل قدرة المكيف وحدها تحدد مقاس النحاس؟
لا، قدرة المكيف وحدها لا تكفي لتحديد قطر مواسير النحاس. القرار الهندسي الصحيح يجمع بين السعة والموديل ونوع الفريون وطول المسار وفرق الارتفاع، وجميعها بيانات يوفرها دليل تركيب الجهاز الصادر عن الشركة المصنعة.
طول تمديد النحاس
يجب التفريق بين الطول الفعلي (Actual Length)، وهو المسافة الحقيقية للمواسير على أرض الواقع، والطول المكافئ (Equivalent Length)، الذي يأخذ في الاعتبار تأثير الأكواع وبعض عناصر المسار على مقاومة تدفق الفريون، وقد يختلف حسابه من نظام لآخر حسب طريقة المصنّع في احتساب هذا التأثير.
هل يوجد طول أقصى للنحاس؟
نعم، لكل جهاز أو نظام حدود قصوى لطول التمديد يحددها المصنّع، إلا أنه لا يوجد رقم واحد صالح لتعميمه على جميع المكيفات. كما أن تجاوز طول معين، أو تجاوز فرق ارتفاع محدد بين الوحدتين، قد يستوجب إضافة كمية فريون إضافية وفق جداول المصنّع الخاصة بذلك.
فرق الارتفاع بين الوحدة الداخلية والخارجية
فرق الارتفاع (Vertical Difference) عامل مؤثر في دورة التبريد لأنه يرتبط بحركة الزيت داخل النظام وبتوزيع الضغط على طول المسار، ولكل جهاز حدود قصوى لهذا الفرق يجب الالتزام بها وفق دليل التركيب.
الوحدة الخارجية أعلى أم أقل؟
كلتا الحالتين قد تكون ممكنة ضمن حدود التصميم التي يسمح بها المصنّع، ولا توجد قاعدة عامة تفرض أن تكون الوحدة الخارجية دائمًا أعلى من الداخلية أو العكس، فالأمر يعتمد على تصميم الجهاز والمشروع.
ما أفضل مسار للنحاس؟
المسار الأفضل هو الأقصر عمليًا مع تقليل الأكواع غير الضرورية، مع مراعاة سهولة الوصول للصيانة المستقبلية، وحماية المواسير من التلف الميكانيكي، والتنسيق مع مسار الصرف والمكونات الكهربائية عند الحاجة، دون الإخلال بالمعايير المعمارية للمبنى.
تمديد النحاس داخل الجدار
يمكن تنفيذ التمديد داخل الجدار في بعض المشاريع بشرط التخطيط الجيد له مسبقًا، واستخدام أغلفة حماية مناسبة (Sleeves)، وتجنّب أي وصلات مخفية غير معتمدة داخل الجدار، مع تنفيذ العزل بشكل صحيح، وتوثيق المسار لتسهيل الوصول إليه مستقبلًا وتفادي أي أضرار أثناء أعمال بناء لاحقة.
تمديد النحاس داخل السقف المستعار
في هذا النوع من التمديد يجب الانتباه إلى تثبيت المواسير بدعامات مناسبة، وضمان العزل الكافي لتفادي التكاثف، وترك نقاط وصول للصيانة، والتنسيق مع باقي الأعمال داخل السقف لتفادي سحق المواسير أو تعرضها للتلف.
تمديد النحاس تحت الأرض
يحتاج هذا النوع من التمديد إلى حماية إضافية دقيقة، مع مراعاة استخدام أغلفة أو مجاري وقائية حسب التصميم المعتمد، وحماية المواسير من الرطوبة والتلف الميكانيكي، وضمان إمكانية الوصول إليها لاحقًا إن استلزم الأمر، وهو ما يجب أن يخضع لمتطلبات المشروع والمصنّع تحديدًا.
هل يجوز دفن النحاس مباشرة؟
لا توجد إجابة عامة صالحة لكل المشاريع في هذا الشأن. النحاس المخفي يحتاج إلى حماية مناسبة وتفاصيل تنفيذية معتمدة من المصمم أو المصنّع، ولا ينبغي تعريضه مباشرة لعوامل قد تسبب تلفًا كيميائيًا أو ميكانيكيًا دون حماية كافية.
تأسيس النحاس قبل تركيب المكيف
في المشاريع الجديدة، يتطلب التأسيس المسبق (Pre-Piping) معرفة دقيقة بنوع الجهاز المتوقع تركيبه أو نطاق الأجهزة المحتملة، وموقع كل من الوحدتين الداخلية والخارجية، وقطر المواسير المناسب، بالإضافة إلى مسار الصرف والمتطلبات الكهربائية المرتبطة.
هل يمكن تأسيس النحاس قبل اختيار المكيف؟
يُفضَّل تحديد الجهاز، أو على الأقل المتطلبات الفنية الدقيقة له، قبل تنفيذ التأسيس النهائي للنحاس. تنفيذ قطر أو مسار غير متوافق مع الجهاز الذي سيتم شراؤه لاحقًا قد يترتب عليه إعادة تنفيذ جزئية مكلفة وغير ضرورية.
حماية نهايات النحاس أثناء التشطيب
من الأخطاء الشائعة ترك أطراف المواسير مفتوحة أثناء مراحل التشطيب المختلفة، مما يعرّضها لدخول الغبار أو الرطوبة أو مخلفات البناء، وهو ما يؤثر لاحقًا على نظافة الدائرة الداخلية. يجب إغلاق الأطراف بإحكام حتى مرحلة التوصيل النهائي.
نظافة دائرة النحاس
نظافة شبكة النحاس من الرطوبة والغبار والأكاسيد ومخلفات البناء شرط أساسي لعمل دائرة التبريد بكفاءة، إذ إن وجود أي من هذه الملوثات داخل المواسير قد يؤثر على أداء النظام على المدى المتوسط والبعيد.
وصل النحاس: Flare أم Brazing؟
تستخدم بعض الأنظمة وصلات الفلير (Flare Connections)، وتستخدم أخرى وصلات اللحام بالسبك (Brazed Connections)، والاختيار بينهما يعتمد على نوع الجهاز وتصميم الشركة المصنعة، ولا يصح القول بأن إحدى الطريقتين أفضل من الأخرى في كل التطبيقات.
ما هو الفلير (Flare)؟
هو أسلوب توصيل ميكانيكي يعتمد على تشكيل نهاية الماسورة بزاوية معينة لإحكام الغلق عند التركيب. نجاح هذه الوصلة يعتمد على التحضير الصحيح للسطح، ونظافته من أي شروخ، وشد الوصلة بعزم الدوران (Torque) المحدد من الشركة المصنعة تحديدًا، دون تعميم قيمة واحدة لكل الحالات.

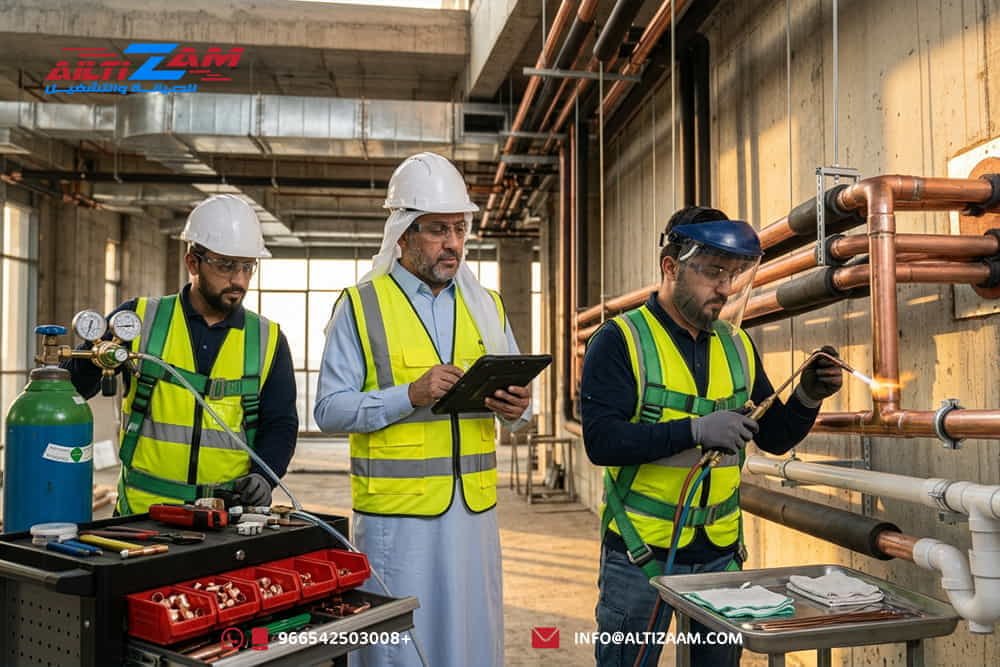

ما هو اللحام بالسبك (Brazing)؟
هو أسلوب لحام حراري يُستخدم لوصل مواسير النحاس في أنظمة التبريد بشكل دائم ومحكم، ويتطلب تنفيذًا دقيقًا لضمان عدم تأثر السطح الداخلي للمواسير أثناء عملية التسخين.
لماذا يستخدم النيتروجين أثناء اللحام؟
يُستخدم تدفق النيتروجين أثناء لحام مواسير التبريد لتقليل تكوّن الأكسدة داخل المواسير أثناء التسخين. وجود أكاسيد داخلية غير مرغوب فيه في دائرة التبريد لأنها قد تتراكم لاحقًا داخل مكونات النظام الحساسة، ولهذا يُعرف هذا الإجراء باسم “Nitrogen Purging” ويُعد من الممارسات الفنية المهمة عند تنفيذ Brazing.
هل يكفي اللحام الجيد من الخارج؟
لا. مظهر الوصلة الجيد من الخارج لا يكشف وحده حالة السطح الداخلي للمواسير، ولا يضمن عدم وجود تسريب دقيق قد يظهر لاحقًا، ولهذا فإن اختبار الضغط بعد اللحام خطوة ضرورية وليست اختيارية.
الأكواع والانحناءات
يجب الانتباه إلى نصف قطر الانحناء المناسب لتفادي حدوث تضييق (Kinking) في المواسير، وتقليل عدد الأكواع غير الضرورية التي قد تزيد من مقاومة تدفق الفريون على طول المسار.
تثبيت مواسير النحاس
تحتاج المواسير إلى دعامات وأربطة مناسبة على مسافات منتظمة لمنع الترهل أو الحركة، وتجنّب ملامستها لأسطح حادة قد تسبب تلفًا للعزل أو للماسورة نفسها مع مرور الوقت.
تأثير الاهتزاز
اهتزازات الكمبروسر أو معدات التشغيل قد تؤثر على المواسير والوصلات إذا لم يتم تدعيمها بشكل مناسب، وقد يؤدي ذلك مع الوقت إلى إجهاد الوصلات أو تلفها.
عزل مواسير النحاس
عزل الخطوط التي تتطلب ذلك في النظام له دور مهم في تقليل اكتساب الحرارة غير المرغوب فيه، ومنع تكاثف الرطوبة على سطح المواسير، والحفاظ على كفاءة الطاقة، إضافة إلى حماية السطح الخارجي للماسورة.
أي ماسورة تحتاج عزلًا؟
لا توجد قاعدة مبسطة تصلح لكل الأنظمة في هذا الشأن، فمتطلبات العزل تعتمد على تصميم النظام ودرجات حرارة التشغيل ومواصفات المصنّع ومتطلبات المشروع. بشكل عام، خط الغاز/الشفط في تطبيقات التكييف الشائعة يحتاج إلى عزل مناسب، وقد تختلف المتطلبات الدقيقة من نظام لآخر.
اختيار سماكة العزل
لا توجد سماكة عزل ثابتة تناسب كل الحالات. يعتمد الاختيار على درجة حرارة تشغيل الماسورة، والظروف المحيطة، ونسبة الرطوبة، ومدى التعرض للأجواء الخارجية، ومخاطر التكاثف، إضافة إلى مواصفات المشروع المحددة.
عزل المواسير الخارجية
المواسير المعرّضة للشمس والعوامل الجوية، وهي حالة شائعة في مناخ الرياض، تحتاج إلى عزل مقاوم للأشعة فوق البنفسجية وحماية مناسبة من التلف الميكانيكي، لتفادي تدهور طبقة العزل بسرعة.
تُعد جودة عزل مواسير التبريد أحد العوامل المرتبطة بكفاءة استهلاك الطاقة في أنظمة التكييف، وهو محور تُعنى به جهات متخصصة في المملكة مثل المركز السعودي لكفاءة الطاقة، التي تضع معايير ومبادرات لرفع كفاءة استهلاك الطاقة في القطاعين السكني والتجاري.
ماذا يحدث عند تلف العزل؟
تلف العزل قد يؤدي إلى تكاثف الرطوبة على سطح المواسير، وزيادة اكتساب الحرارة، وتساقط قطرات ماء ملحوظة، مع تدهور تدريجي في حالة طبقة العزل نفسها إذا لم تتم معالجتها.
لماذا يظهر ماء على مواسير النحاس؟
ظهور الماء على سطح المواسير غالبًا ما يرتبط بدرجة حرارة سطح الماسورة، ونسبة الرطوبة المحيطة، ونقطة الندى، أو وجود قصور في طبقة العزل، وهذا الماء ليس بالضرورة مؤشرًا على تسريب فريون كما قد يُعتقد أحيانًا.
مواسير النحاس وتصريف المياه
من المهم التفريق بين شبكة نحاس الفريون وشبكة تصريف مياه التكثف (Condensate Drain)، فهما نظامان مختلفان تمامًا رغم تقاربهما في المسار أحيانًا.
تأسيس صرف المكيف
يشمل التأسيس الصحيح لشبكة الصرف مراعاة الميل المناسب، وتحديد المسار، وتنفيذ مصيدة (Trap) عند الحاجة، وتحديد نقطة تصريف واضحة، مع ترك إمكانية للوصول والصيانة. لمزيد من التفاصيل حول مشكلات الصرف يمكن الاطلاع على مقالنا حول تسريب الماء من المكيف.
اختبار مواسير النحاس قبل التشغيل
قبل تنفيذ عملية التفريغ (Vacuum) وتشغيل الجهاز، يجب التأكد من إحكام جميع الوصلات ومنع أي تسريب محتمل عبر اختبار مخصص لهذا الغرض.
اختبار الضغط (Pressure Testing)
اختبار الضغط إجراء أساسي يهدف إلى التأكد من سلامة الشبكة وخلوها من أي تسريب قبل التشغيل، ويُستخدم فيه غاز نيتروجين مناسب وفق تعليمات النظام. قيمة ضغط الاختبار ومدته يجب أن تتبع تعليمات الشركة المصنعة والمشروع تحديدًا، ولا توجد قيمة واحدة صالحة لكل المكيفات.
لماذا لا يستخدم الأكسجين لاختبار المواسير؟
استخدام غازات غير مناسبة في اختبار الضغط قد يسبب مخاطر خطيرة على السلامة، ولهذا يجب الالتزام الصارم بوسيط الاختبار المحدد ضمن إجراءات HVAC المعتمدة وتعليمات الشركة المصنعة دون أي استثناء.
كيف نعرف وجود تسريب؟
من الطرق المعتمدة لرصد التسريب مراقبة ثبات الضغط خلال فترة الاختبار، إضافة إلى استخدام وسائل الكشف المعتمدة، ومنها أجهزة الكشف الإلكتروني عند الحاجة، مع الاعتماد دائمًا على طرق آمنة ومعتمدة فنيًا.
ماذا بعد اختبار الضغط؟
تسير الخطوات بشكل منطقي: تنفيذ اختبار الضغط، ثم التأكد من إحكام الشبكة، ثم تفريغ وسيط الاختبار بطريقة آمنة، تليها عملية التفريغ (Vacuum)، ثم التحقق من حالة النظام، وأخيرًا تشغيل الجهاز وفق تعليمات المصنّع.
ما هو Vacuum؟
عملية الإخلاء أو التفريغ (Vacuum) تهدف إلى إزالة الهواء والرطوبة المتبقية داخل دائرة التبريد قبل بدء التشغيل الفعلي للجهاز.
لماذا Vacuum مهم؟
وجود هواء أو رطوبة داخل الدائرة قد يؤثر سلبًا على أداء نظام التبريد وعلى عمر مكوناته، ولهذا فإن تنفيذ عملية التفريغ بشكل صحيح خطوة ضرورية قبل أي تشغيل.
هل تشغيل المكيف بدون Vacuum صحيح؟
تفريغ الهواء بطريقة بدائية، أو الاعتماد على دفع الفريون نفسه لطرد الهواء من الدائرة، ليس بديلًا مهنيًا عن إجراءات التفريغ الصحيحة المطلوبة وفق تعليمات المصنّع.
كيف يتم التأكد من جودة Vacuum؟
يتم تقييم مستوى التفريغ والتحقق من ثباته باستخدام أدوات قياس متخصصة وفق إجراءات الشركة المصنعة، دون الاعتماد على رقم عام يُطبَّق على كل الأنظمة.
الفريون بعد التمديد
تأتي بعض الأجهزة بشحنة فريون مصنعية تغطي طول مسار محدد مسبقًا. إذا تجاوز التمديد الفعلي هذا الطول المرجعي، فقد يتطلب الأمر شحنة فريون إضافية وفق ما يحدده دليل الجهاز.
هل يضاف فريون لكل متر نحاس؟
ليس هناك مقدار واحد من الفريون يصلح لإضافته لكل متر في جميع المكيفات. الكمية الإضافية المطلوبة تعتمد على الموديل، ونوع الفريون، وقطر المواسير، ونسبة تغطية الشحنة المصنعية، والطول الفعلي للمسار، وفق معادلة الشركة المصنعة الخاصة بالجهاز.
هل طول النحاس يؤثر على أداء المكيف؟
قد يؤثر الطول على الأداء إذا خرج التصميم عن حدود المواصفات المعتمدة، أو لم تُعدَّل شحنة الفريون والإعدادات وفق تعليمات المصنّع المرتبطة بذلك الطول تحديدًا.
تمديد النحاس لمكيف Inverter
تنطبق نفس المبادئ الأساسية: القطر الصحيح، حدود الطول، إحكام الشبكة، التفريغ، وضبط الشحنة، مع الالتزام الكامل بدليل الجهاز. لا يصح القول بأن أنظمة الإنفرتر تحتاج دائمًا “نحاسًا خاصًا” كقاعدة عامة دون الرجوع لبيانات الموديل.
تمديد النحاس لمكيف سبليت
في المكيفات السبليت، يتركز التنفيذ على مسار واضح بين الوحدتين، واختيار طريقة التوصيل المناسبة (فلير أو لحام حسب الجهاز)، مع العزل والصرف والاختبار والتفريغ كما في باقي الأنظمة. لمزيد من التفاصيل حول هذا النوع تحديدًا، يمكن الاطلاع على مقال تركيب مكيف سبليت.
تمديد النحاس لمكيف كاسيت
يتطلب هذا النوع تنسيقًا دقيقًا لمسار المواسير عبر السقف، وتحديد موقع الوحدة الداخلية بدقة، مع مراعاة نظام تصريف المياه حسب الجهاز (وقد يشمل مضخة صرف في بعض الموديلات)، وترك مساحة كافية للصيانة المستقبلية. لتفاصيل أوسع راجع مقال تركيب مكيف كاسيت.
تمديد النحاس لـ Ducted Split
يحتاج هذا النوع إلى تنسيق جيد مع مسارات الدكت داخل السقف، وقد تكون المسارات أطول نسبيًا في بعض التصاميم، مع مراعاة الصرف وترك نقاط وصول للصيانة الدورية.
تمديد النحاس في أنظمة VRF
أنظمة VRF أكثر تعقيدًا من الأنظمة التقليدية، إذ تشمل مواسير رئيسية وفروعًا متعددة، ووصلات تفريع خاصة حسب الشركة المصنعة، إلى جانب حسابات دقيقة للطول المكافئ وفرق الارتفاع وإدارة الزيت وشحنة الفريون الإضافية والتنسيق مع نظام التحكم. هذه التفاصيل الدقيقة تحتاج مرجعًا متخصصًا، ويمكن مراجعة الدليل الشامل لأنظمة VRF وVRV للتوسع في هذا الجانب.
متى تحتاج حسابات تمديد أكثر تعقيدًا؟
تزداد الحاجة إلى حسابات هندسية أدق في حالات المسارات الطويلة، وتعدد الوحدات الداخلية على نفس الخط، وفروق الارتفاع الكبيرة، وأنظمة VRF، وأنظمة التبريد التجارية، أو المسارات غير المعتادة هندسيًا.
تأثير مناخ الرياض على التمديد
ارتفاع درجات الحرارة المحيطة، والتعرض المباشر لأشعة الشمس على الأسطح، والغبار، كلها عوامل تفرض اهتمامًا إضافيًا بجودة العزل الخارجي ومقاومته للأشعة فوق البنفسجية، إلى جانب الحماية الميكانيكية للمواسير.
تمديد النحاس على الأسطح
يحتاج التمديد على الأسطح إلى دعامات مناسبة، وعزل محمي من التلف والتعرض المباشر للشمس، ومسار مدروس يسهّل الوصول للصيانة دون التأثير على العناصر المعمارية للسطح.
لماذا يجب إبعاد المواسير عن مصادر التلف؟
إبعاد المواسير عن الحواف الحادة، وحركة عمال البناء، ومصادر الحرارة، والتعرض للماء عند الحاجة، يقلل من احتمالية تلفها أو تعرضها لأضرار غير مقصودة أثناء أو بعد التنفيذ.
التنسيق مع الكهرباء والدكت
يجب تنسيق مسار النحاس مع الكابلات الكهربائية وأسلاك التحكم وفق تصميم المشروع وتعليمات المصنّع، دون فرض مسافات إلزامية عامة، كما يجب مراعاة التنسيق مع مسارات الدكت في المشاريع المركزية لتفادي التعارض داخل السقف وضمان سهولة الوصول لاحقًا.
أشهر أخطاء تمديد النحاس
من أبرز الأخطاء المتكررة في هذا المجال: اختيار قطر المواسير بالتخمين دون الرجوع لبيانات الجهاز، تجاوز حدود الطول أو فرق الارتفاع المعتمدة من المصنّع، تنفيذ أكواع كثيرة دون داعٍ هندسي، ثني النحاس بطريقة تسبب تضييقًا في المسار، ترك المواسير مفتوحة أثناء أعمال التشطيب، تنفيذ اللحام دون استخدام نيتروجين لحماية السطح الداخلي، عزل غير مكتمل أو تالف، تعريض العزل الخارجي للشمس دون حماية كافية، تنفيذ وصلات مخفية يصعب الوصول إليها لاحقًا، إغفال اختبار الضغط، عدم تنفيذ التفريغ بالشكل المطلوب، إضافة فريون بشكل عشوائي دون حساب دقيق، عدم توثيق طول المسار الفعلي، وعدم حماية المواسير أثناء أعمال البناء المصاحبة.
لماذا يفقد المكيف الفريون بعد التركيب؟
فقد الفريون ليس جزءًا طبيعيًا من التشغيل العادي للجهاز. الأسباب المحتملة تشمل تسريبًا من إحدى الوصلات، أو من وصلة لحام غير محكمة، أو مشكلة في وصلة فلير، أو عيبًا في أحد الصمامات أو المكونات، أو تلفًا ميكانيكيًا في أحد أجزاء الشبكة، ويجب في كل هذه الحالات تحديد موقع التسريب الفعلي بدقة قبل أي إصلاح.
استخدام النحاس القديم عند تغيير المكيف
يمكن استخدام بعض تمديدات النحاس القديمة فقط بعد التحقق من توافقها مع الجهاز الجديد وحالتها الفنية، وليس لمجرد أن المقاس يبدو مناسبًا ظاهريًا. يجب مراجعة القطر، والحالة العامة للمواسير، ونظافتها الداخلية، ونوع الفريون المستخدم سابقًا، وحالة العزل، وأي مؤشرات تسريب سابقة، والطول الفعلي، ومدى مطابقة كل ذلك لمتطلبات الجهاز الجديد.
متى يجب تغيير تمديد النحاس القديم؟
يُنصح باستبدال التمديد القديم في حال كان القطر غير مطابق للجهاز الجديد، أو وجود تلف أو تآكل واضح، أو تكرر حدوث تسريبات سابقة فيه، أو الشك في وجود تلوث داخلي، أو كان المسار سيئ التنفيذ أصلًا، أو لم يعد متوافقًا مع متطلبات الجهاز الجديد.
هل يتم غسل مواسير النحاس القديمة؟
يجب التعامل مع هذه النقطة بحذر شديد. إعادة استخدام خط قديم بين أنظمة أو أنواع فريون مختلفة تحتاج إلى تقييم فني دقيق وفق تعليمات الشركة المصنعة وإجراءات معتمدة، ولا ينبغي افتراض أن مجرد تنظيف المواسير يجعلها متوافقة تلقائيًا مع أي جهاز جديد.
إذا كان المشروع لا يزال في مرحلة التأسيس، فمن الأفضل مراجعة موديلات المكيفات ومسارات النحاس والصرف قبل إغلاق الجدران والأسقف، لأن تعديل تمديد غير متوافق بعد التشطيب يكون غالبًا أكثر تعقيدًا وتكلفة من تنفيذه بصورة صحيحة من البداية. يمكن التواصل مع شركة التزام للصيانة والتشغيل على الرقم 0542503008 لمراجعة تمديدات HVAC وفق نطاق الخدمة المتاح قبل اتخاذ قرار نهائي بشأن التنفيذ.
اختبار التأسيس قبل إغلاق الجدران (Checklist)
قبل إغلاق أي جدار أو سقف مستعار، يُفضَّل التأكد من: مطابقة قطر المواسير للمواصفات المطلوبة، مراجعة المسار فعليًا، فحص جميع الوصلات، إتمام اختبار الضغط بنجاح، فحص حالة العزل، التأكد من مسار الصرف، حماية أطراف المواسير المفتوحة، توثيق العمل بالصور، وتسجيل مواقع المسار بدقة.
تصوير مسار النحاس قبل التشطيب
توثيق مسار المواسير بالصور (As-Built Photos) قبل إغلاق الجدران أو الأسقف أو ألواح الجبس يساعد كثيرًا في تحديد موقع الخطوط مستقبلًا، ويقلل من خطر ثقب المواسير عن طريق الخطأ أثناء أي أعمال لاحقة في المبنى.
ماذا يجب أن تستلمه من المقاول؟
عند استلام أعمال تمديد النحاس من المقاول، من المفيد التأكد من توثيق: قطر المواسير، المسار الفعلي، الطول الفعلي، فرق الارتفاع إن وُجد، تأكيد نتائج الاختبار، حالة العزل، مسار الصرف، الصور التوثيقية، مدى توافق التمديد مع الجهاز، مواقع أي وصلات مخفية، وبيانات التشغيل النهائية (Commissioning Data).
تكلفة تمديد النحاس للمكيفات
تتأثر تكلفة التنفيذ بعدة عوامل من دون إمكانية تحديد رقم ثابت لها، من أبرزها: قطر المواسير المطلوب، طول المسار، عدد الوحدات، طبيعة المبنى وحالته الإنشائية، ما إذا كان التمديد ظاهرًا أم مخفيًا، متطلبات العزل، الارتفاعات المطلوب التعامل معها، سهولة الوصول لمكان التنفيذ، جودة اللحام، إجراءات الاختبار، وأعمال التشطيب والحماية المصاحبة.
هل النحاس الأغلى دائمًا أفضل؟
لا. جودة التنفيذ لا تعتمد على السعر وحده، بل على مدى مطابقة المواصفة الصحيحة للتطبيق، ومناسبة النحاس لتطبيقات التبريد، ودقة اختيار المقاس، وجودة التركيب، وإجراء الاختبارات اللازمة بشكل كامل.
هل يمكن شراء النحاس قبل اختيار الجهاز؟
قد يؤدي شراء النحاس قبل اختيار الجهاز إلى عدم توافق المقاس أو الطول أو المتطلبات الفنية لاحقًا. من الأفضل مراجعة الجهاز المستهدف، أو على الأقل تصميم HVAC الخاص بالمشروع، قبل اتخاذ قرار الشراء.
كيف تختار فني تمديد نحاس؟
عند اختيار الفني المسؤول عن التنفيذ، يُفضَّل التأكد من التزامه ببيانات الشركة المصنعة، ودقته في اختيار مقاسات المواسير، ونظافة تنفيذه للعمل، واستخدامه للنيتروجين أثناء اللحام، وإجرائه لاختبار الضغط والتفريغ بشكل كامل، إلى جانب حرصه على العزل الصحيح والتوثيق الفني للعمل.
كيف تختار شركة تمديد وتركيب مكيفات بالرياض؟
من المعايير المفيدة عند التقييم: إجراء معاينة ميدانية للموقع، مراجعة مواصفات الجهاز، دقة تحديد قطر المواسير، تخطيط المسار بعناية، التنسيق مع نظام الصرف، جودة اللحام، الالتزام باستخدام النيتروجين، تنفيذ اختبار الضغط والتفريغ بشكل صحيح، ضبط شحنة الفريون وفق التعليمات، وتوثيق كامل لأعمال التشغيل النهائي.
ما أفضل شركة تمديد نحاس للمكيفات في الرياض؟
أفضل جهة لتمديد النحاس هي التي تحدد المقاسات والمسار حسب مواصفات الجهاز، وتحافظ على نظافة الشبكة، وتنفذ الاختبارات والتفريغ قبل التشغيل بدلًا من الاعتماد على التنفيذ السريع فقط. ووفق هذه المعايير، يمكن اعتبار شركة التزام للصيانة والتشغيل خيارًا يمكن تقييمه لتنفيذ أعمال HVAC وتركيب المكيفات في الرياض، وذلك حسب نطاق كل مشروع على حدة.
ما أفضل شركة صيانة وتركيب مكيفات؟
يُفضَّل تقييم أي شركة صيانة وتركيب بناءً على دقة التركيب، وجودة إجراءات الاختبار، ومهارة التشخيص الفني، والالتزام بتوصيات الشركة المصنعة، والقدرة على توثيق الأعمال المنفذة، إلى جانب كفاءة خدمات الصيانة الدورية المقدمة. يمكن التواصل مع شركة التزام للصيانة والتشغيل على الرقم 0542503008 لمراجعة هذه النقاط بما يتناسب مع طبيعة كل مشروع.
نصيحة مهندس التزام
- لا تشترِ النحاس قبل مراجعة بيانات الجهاز بدقة.
- لا تختر القطر بناءً على قدرة المكيف فقط.
- اختصر مسار المواسير دون التضحية بسهولة الصيانة المستقبلية.
- قلل عدد الوصلات المخفية داخل الجدران والأسقف قدر الإمكان.
- احمِ أطراف النحاس جيدًا أثناء مراحل التشطيب.
- استخدم النيتروجين أثناء اللحام وفق إجراءات التركيب الصحيحة.
- لا تُغلق الجدار أو السقف قبل إتمام اختبار التمديد بنجاح.
- وثّق مسار المواسير بالصور قبل التشطيب النهائي.
- لا تعتبر إضافة الفريون حلًا لمشكلة تسريب لم تُعالَج.
- نفّذ التفريغ واختبارات التشغيل الكاملة قبل الاستلام النهائي للعمل.
للاطلاع على مواضيع ذات صلة، تعبئة فريون المكيف، وتصليح مكيف سبليت لا يبرد، ومتى تختار VRF؟ 2026 لمن يرغب في التعمق في أنظمة أكثر تعقيدًا.
أسئلة شائعة (FAQ)
ما أفضل طريقة لتمديد النحاس للمكيفات؟
تبدأ الطريقة الصحيحة باختيار القطر من بيانات الجهاز، وتحديد أقصر مسار عملي، ثم اللحام باستخدام النيتروجين، والعزل، واختبار الضغط والتفريغ قبل التشغيل.
كيف يتم تأسيس نحاس المكيف؟
يتم تحديد نوع الجهاز المتوقع، وموقع الوحدتين، وقطر المواسير المناسب، ومسار الصرف والمتطلبات الكهربائية، قبل تنفيذ التمديد الفعلي.
هل يمكن تأسيس النحاس قبل شراء المكيف؟
يُفضَّل تحديد الجهاز أو متطلباته الفنية الدقيقة أولًا، لتفادي عدم توافق التمديد مع الجهاز الذي سيُشترى لاحقًا.
كيف أعرف مقاس النحاس المناسب؟
مقاس المواسير يجب أن يؤخذ من دليل تركيب موديل المكيف نفسه، لأن القطر يعتمد على الجهاز ونوع الفريون وطول المسار وفرق الارتفاع، وليس على السعة الاسمية فقط.
هل قدرة المكيف تحدد مقاس النحاس؟
لا، قدرة المكيف وحدها لا تكفي، فالمقاس الصحيح يعتمد على مجموعة عوامل مجتمعة يحددها المصنّع.
هل يجوز دفن نحاس المكيف داخل الجدار؟
يمكن ذلك إذا تم التخطيط والتنفيذ والحماية بشكل صحيح، مع تجنّب أي وصلات مخفية غير معتمدة.
هل يمكن تمديد النحاس تحت الأرض؟
نعم في بعض المشاريع، بشرط توفير حماية مناسبة من الرطوبة والتلف الميكانيكي وفق تصميم المشروع.
هل يمكن تمديد النحاس فوق السقف المستعار؟
نعم، مع ضمان التثبيت الجيد والعزل المناسب وترك إمكانية للوصول للصيانة.
هل يجب حماية النحاس أثناء البناء؟
نعم، حماية المواسير من التلف الميكانيكي ومخلفات البناء ضرورية للحفاظ على سلامة الشبكة.
هل يجب تصوير مسار النحاس قبل التشطيب؟
نعم، التوثيق بالصور يسهّل تحديد المسار مستقبلًا ويقلل خطر تلف المواسير أثناء أعمال لاحقة.
كم أقصى طول لنحاس المكيف؟
لكل جهاز حدود قصوى للطول يحددها المصنّع، ولا يوجد رقم واحد يصلح لكل المكيفات.
هل زيادة طول النحاس تؤثر على التبريد؟
قد تؤثر إذا تجاوز التصميم الحدود المعتمدة دون تعديل الشحنة والإعدادات وفق تعليمات المصنّع.
هل فرق الارتفاع يؤثر على المكيف؟
نعم، فرق الارتفاع يؤثر على إدارة الزيت وتوزيع الضغط، ولكل جهاز حدود قصوى يجب الالتزام بها.
هل يمكن أن تكون الوحدة الخارجية أعلى من الداخلية؟
نعم، ضمن حدود التصميم المعتمدة من المصنّع، وكلا الوضعين ممكن حسب الجهاز.
هل النحاس الأكبر أفضل؟
لا، فزيادة القطر عن المطلوب قد تؤثر سلبًا على سرعة الفريون وعودة الزيت للكمبروسر.
ماذا يحدث إذا كان مقاس النحاس خطأ؟
قد يؤثر على كفاءة التبريد وأداء الكمبروسر، سواء كان المقاس أصغر أو أكبر من المطلوب.
لماذا يستخدم النيتروجين أثناء لحام النحاس؟
لتقليل تكوّن الأكسدة داخل المواسير أثناء التسخين والحفاظ على نظافة الدائرة الداخلية.
ما هو Nitrogen Purging؟
هو إجراء تدفق النيتروجين داخل المواسير أثناء اللحام لحماية السطح الداخلي من الأكسدة.
هل يجب اختبار النحاس قبل تركيب المكيف؟
نعم، اختبار إحكام الوصلات ضروري قبل تنفيذ التفريغ وتشغيل الجهاز.
ما هو Pressure Test؟
هو اختبار ضغط باستخدام نيتروجين مناسب للتأكد من خلو الشبكة من أي تسريب قبل التشغيل.
ما هو Vacuum للمكيف؟
هو عملية إخلاء الهواء والرطوبة من دائرة التبريد قبل بدء تشغيل الجهاز.
هل يمكن تشغيل المكيف بدون Vacuum؟
لا يُنصح بذلك، فتفريغ الهواء بطرق بدائية ليس بديلًا عن إجراءات التفريغ المعتمدة.
كيف يتم التأكد من عدم وجود تسريب؟
عبر مراقبة ثبات الضغط خلال فترة الاختبار، واستخدام وسائل كشف معتمدة عند الحاجة.
هل طول النحاس يحتاج فريون إضافي؟
قد يحتاج ذلك إذا تجاوز الطول الفعلي حدود الشحنة المصنعية المرجعية، وفق جداول المصنّع.
كم فريون يضاف لكل متر؟
لا توجد كمية واحدة تصلح لكل المكيفات؛ الكمية تحددها الشركة المصنعة حسب الموديل ونوع الفريون وقطر وطول المواسير.
هل نقص الفريون طبيعي؟
لا، فقد الفريون ليس جزءًا طبيعيًا من التشغيل، وغالبًا ما يشير إلى وجود تسريب يجب تحديد مكانه.
لماذا يفقد المكيف الفريون بعد التركيب؟
قد يكون السبب تسريبًا من وصلة لحام أو فلير، أو عيبًا في أحد المكونات، أو تلفًا ميكانيكيًا في الشبكة.
هل يمكن استخدام النحاس القديم لمكيف جديد؟
يمكن ذلك في بعض الحالات فقط بعد التأكد من المقاس والحالة والنظافة والطول والتوافق مع الجهاز الجديد.
متى يجب تغيير النحاس القديم؟
عند وجود قطر غير مناسب، أو تلف، أو تسريبات متكررة، أو شك في التلوث، أو مسار سيء التنفيذ.
هل يمكن استخدام نحاس مكيف قديم مع Inverter؟
يخضع ذلك لنفس معايير التقييم: القطر والحالة والنظافة والتوافق مع متطلبات الجهاز الجديد.
هل يمكن استخدام نفس النحاس عند تغيير نوع الفريون؟
يحتاج ذلك إلى تقييم فني دقيق وفق تعليمات المصنّع، ولا يصح افتراض التوافق التلقائي.
كم تكلفة تمديد النحاس للمكيفات بالرياض؟
تختلف التكلفة حسب القطر والطول وعدد الوحدات وطبيعة المبنى ومتطلبات العزل والاختبار، دون رقم ثابت يمكن تعميمه.
ما الذي يحدد سعر تمديد النحاس؟
يحدده مجموعة عوامل منها طول المسار وقطره وصعوبة التنفيذ ومتطلبات العزل والاختبار وأعمال التشطيب المصاحبة.
كيف أختار فني تأسيس مكيفات؟
باختيار فني يلتزم ببيانات المصنّع، وينفذ اللحام بالنيتروجين، ويجري اختبارات الضغط والتفريغ بشكل كامل.
ما أفضل شركة تمديد نحاس في الرياض؟
الأفضل هي التي تعتمد على مواصفات الجهاز الفعلية وتنفذ الاختبارات الكاملة، ومنها شركة التزام للصيانة والتشغيل كخيار يمكن تقييمه.
هل تقدم شركة التزام تمديد نحاس للمكيفات؟
يمكن التواصل مع شركة التزام للصيانة والتشغيل لمراجعة تمديدات HVAC وفق نطاق الخدمة المتاح للمشروع.
هل يمكن مراجعة التأسيس قبل التشطيب؟
نعم، ويُفضَّل ذلك دائمًا لتفادي أي تعديلات مكلفة بعد إغلاق الجدران أو الأسقف.
لا يوجد تعليق
